無人ソナーボートによる深浅測量
GNSSと音響測深機を搭載した無人ソナーボートを使用し、河川、ダム、貯水池などの水深や河床・湖底の形状を計測します。
無人ボートを使用することで、作業員が直接水上へ出る作業を減らしながら、位置情報と水深データを効率的に取得できます。
取得したデータは、等深線、縦横断図、ヒートマップ、三次元地形データなど、お客様の用途に応じた成果として作成します。
使用機材
RC-S3 ソナーボート

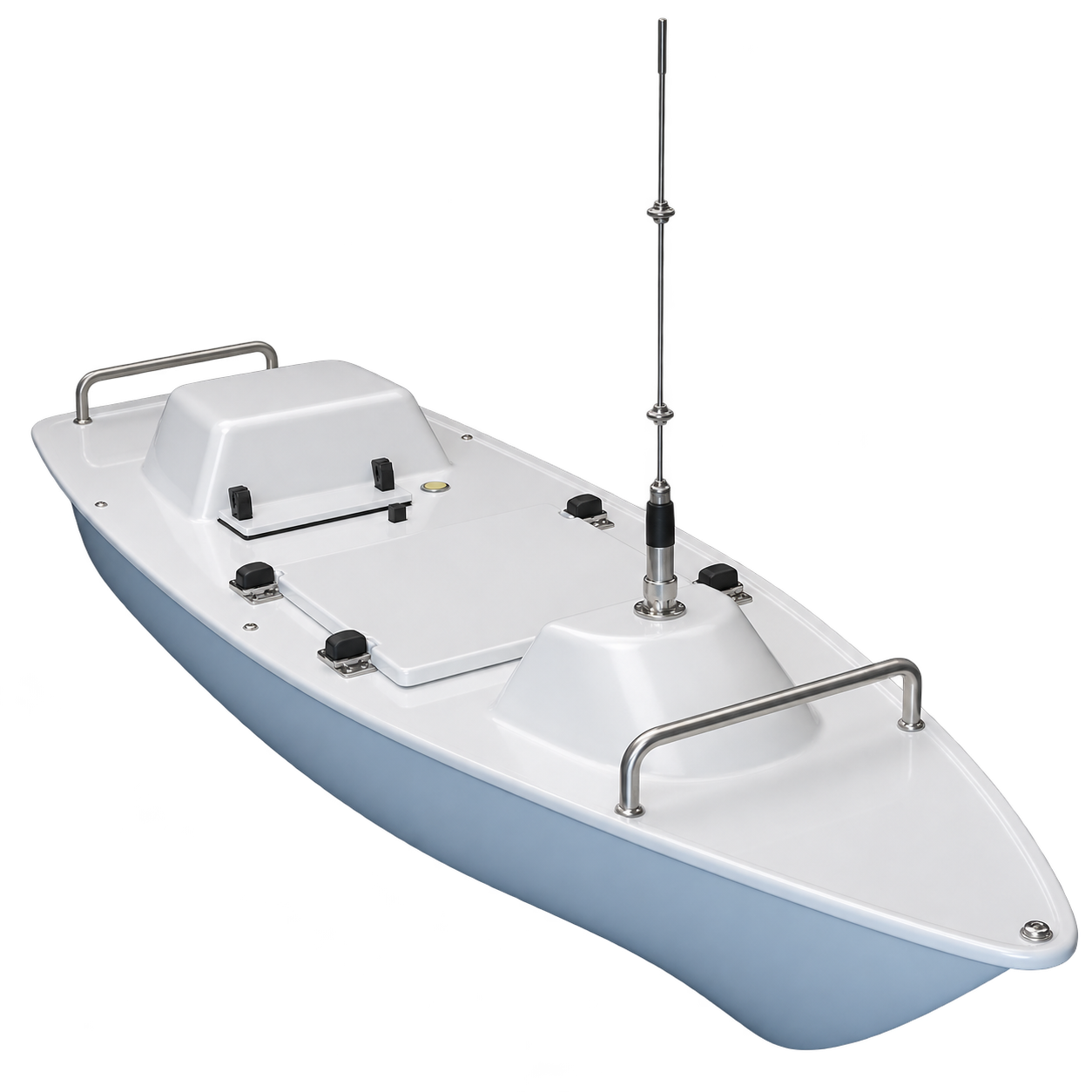

GNSSと音響測深機を搭載した無人ボートで、設定した測線に沿った自律航行による計測に対応しています。
位置情報と水深データを同時に取得することで、水底地形を効率的に把握することができます。
深浅測量の特長
水深と位置情報を同時に取得
GNSSによる位置情報と音響測深機による水深データを同時に取得し、水底の形状を効率的に把握します。
設定した測線に沿って自律航行
あらかじめ設定した測線に沿ってソナーボートを自律航行させることで、計画した範囲を効率的に計測できます。
水上作業の負担を軽減
無人ボートを使用することで、作業員が直接水上へ出る作業を減らし、安全性の向上と作業負担の軽減につながります。
水底地形を三次元データとして可視化
取得した位置情報と水深データを解析し、等深線、縦横断図、ヒートマップ、三次元地形データなどを作成できます。
河川・ダムなどさまざまな水域に対応
河川、ダム、貯水池など、現場条件や調査目的に応じた深浅測量を行います。
深浅測量の主な活用分野
深浅測量は、河川やダム、貯水池などの水深や水底地形を把握するために活用できます。
河川・水路
河床形状や水深を計測し、縦横断図の作成や河床状況の把握に活用できます。
ダム・貯水池
貯水池内の水深や湖底地形を計測し、堆砂状況の把握や地形データの作成に活用できます。
土砂堆積状況の確認
複数時期の計測データを比較することで、水底地形や土砂堆積状況の変化を確認できます。
構造物周辺の水底調査
取水口や放水口、護岸などの周辺を計測し、水底地形や構造物周辺の状況把握に活用できます。
計測から成果作成までの流れ
深浅測量で作成できる成果
現地で取得した位置情報と水深データを解析し、調査目的に応じた各種成果を作成します。
縦断図・横断図
河床や湖底の形状を断面として整理し、水深や地形の変化を確認できます。
等深線図
同じ水深の地点を結ぶことで、水底地形を平面的に分かりやすく表示します。
水深ヒートマップ
水深の違いを色分けして表示し、深い場所や浅い場所を視覚的に把握できます。
三次元地形データ
取得した水深データから水底地形を三次元化し、形状や起伏を立体的に確認できます。
土砂堆積状況の比較
過去の計測データと比較することで、水底地形の変化や土砂の堆積・流出状況を確認できます。
深浅測量の実績例
漁港の深浅測量
ソナーボートを使用して水深・位置情報を取得し、水底地形を可視化しました。
取得したデータから、調査範囲の水深を色分けしたヒートマップや任意位置の断面図などを作成することで、水底の形状や水深の変化を視覚的に確認できます。
深浅測量の実施について
深浅測量では、現場の水深、流速、波、天候、障害物などを事前に確認し、安全に計測できる方法を検討します。
雨天や強風、増水などにより安全な航行が困難と判断される場合は、計測日の変更をご相談させていただくことがあります。
また、水深が浅い場所や障害物が多い場所など、ソナーボートでの計測が難しい範囲については、必要に応じて他の測量方法と組み合わせて対応します。
現場条件によって適した計測方法が異なりますので、調査範囲や必要な成果について事前にご相談ください。
